Controller MIQ/MC3 - WTW

Controller MIQ/MC3 - WTW

  • Artikelnummer: 471020
Angebot auf Anfrage
  • Beschreibung

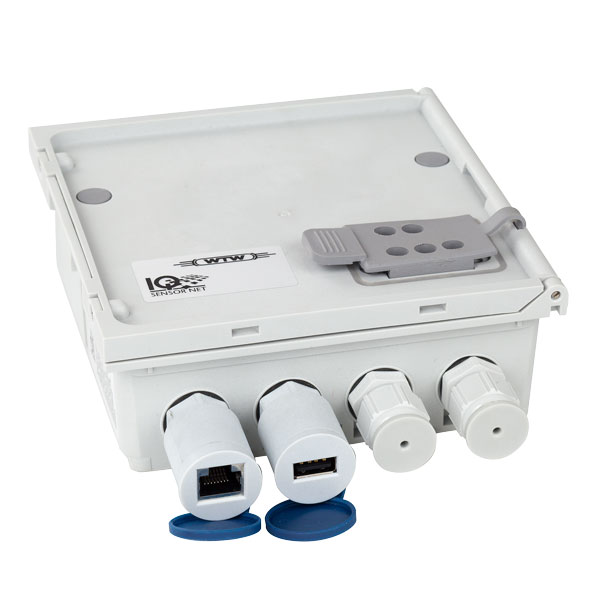

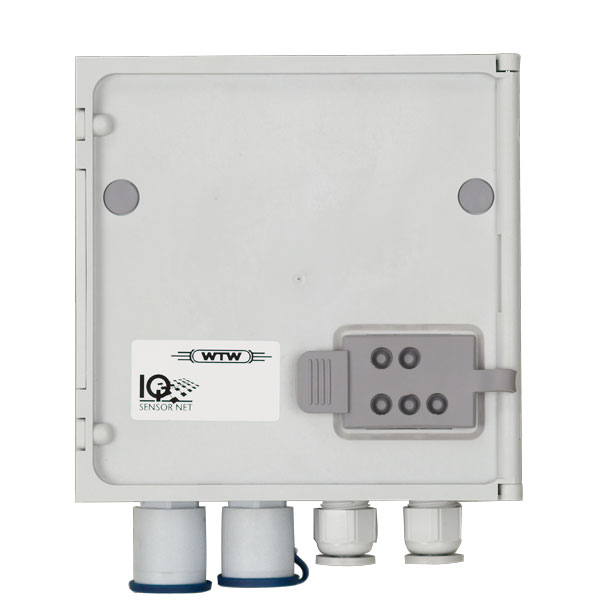

    Controller-Modul für IQ SENSOR NET System 2020, mit USB- und RJ45-Schnittstelle.

    Die Controller-Familie mit Netzwerkanbindung via Ethernet/LAN-Schnittstelle für das Mehrparametersystem IQ SENSOR NET 2020 3G für bis zu 20 Sensoren:

    • Die integrierte LAN-Schnittstelle ermöglicht einfachste Netzwerk- und Internetanbindung (Integrierter Webserver) und Zugriff aus der Ferne
    • Anbindung an die SPS leicht gemacht mit Profibus-DP, Modbus RTU, EthernetIP, Modbus TCP und Profinet
    • Schnelle Softwareupdates und Datensicherungen über die standardmäßige USB-Schnittstelle

    Die Verfügbarkeit bzw. das Abrufen von Online-Messwerten – jederzeit und von jedem Ort der Welt – mit Hilfe von netzwerkfähigen Computern und Smart-Phones, wird für Anwender im Industrie- und Kläranlagenbereich immer wichtiger. Moderne Online-Messtechnik muss daher eine einfache und kostengünstige Einbindung in lokale Netzwerke aber auch ins Internet ermöglichen.

    WTW setzte hier Maßstäbe mit der neuen Controller-Familie MIQ/MC3, die standardmäßig eine Ethernet/LAN Schnittstelle integriert hat. Die Einbindung mittels vorhandener Router in Anlagennetzwerke und ins Internet ist ohne zusätzliches Zubehör einfach und kostengünstig zu realisieren. Dank des integrierten Webservers sind Daten jederzeit mit internetfähigen Geräten wie PC, Tablet-PC oder Smartphone über Webbrowser einsehbar.

    Die Feldbusse PROFIBUS DP und Modbus RTU (angebunden über Schnittstelle RS 485), sowie PROFINET, EtherNet/IP und Modbus TCP (angebunden über LAN-Schnittstelle) sorgen für eine zuverlässige und direkte Datenübertragung zur SPS.

    Die standardmäßige USB-Schnittstelle erlaubt einfache Software-Updates und Datensicherungen. Letzteres kann auch über das Internet auf einen PC erfolgen. Die dazu notwendige PC-Software IQ Software Pack CONNECT ermöglicht zusätzlich das Sichern von Konfigurationsdaten und Einstellungen am System vorzunehmen. Die Bedienoberfläche für diese Einstellungen entspricht dem Terminal MIQ/TC 2020 3G.

  • Technische Daten
    Ausführliche Technische Daten siehe Datenblatt D1.02
    Umformer MIQ/MC3 MIQ/MC3-MOD MIQ/MC3-PR
    Bestell-Nr. 471020 471022 471023
    Max. Anzahl Sensoren 20
    Datalogger Datenspeicher für bis zu 525.600 Datensätze
    Kommunikation

    USB
    RJ45

    USB
    RJ45
    MODBUS RTU/
    RS 485-Schnittstelle

    USB
    RJ45
    PROFIBUS-DP/
    RS 485-Schnittstelle
    Umgebungstemperatur Betriebstemperatur: -20 °C … +55 °C;
    Lagertemperatur: -25 °C … +65 °C
    Kabelzuführungen 2 Kabel-Verschraubungen M 16 x 1,5
    Stromversorgung Direkt über das IQ SENSOR NET bei Ankopplung an MIQ-Modul
    MIQ-Modulkupplung an Frontseite Kombinierte mechanische und elektrische Verbindung zum schnellen Andocken und Abnehmen des Terminals MIQ/TC 2020 3G sowie zum Andocken weiterer Module
    MIQ-Modulkupplung an Rückseite Kombinierte mechanische und elektrische Verbindung, zum schnellen Ankoppeln an MIQ-Modulen, insgesamt max. 3 Stück als Stapelmontageeinheit
