Max. Anzahl Sensoren
|
2
|
|
IQ Sensor Net Anschlüsse
|
DIQ/S 282-CR3(-E) (/24V) 1; alle anderen 2
|
|
Ausgängen
|
3 x (0) 4 ... 20 mA, 3 x Relais, Ethernet-Buchse zur Fernwartung, Ethernet-Feldbusse,
PROFIBUS oder Modbus RTU (Optionen siehe Lieferumfänge)
|
|

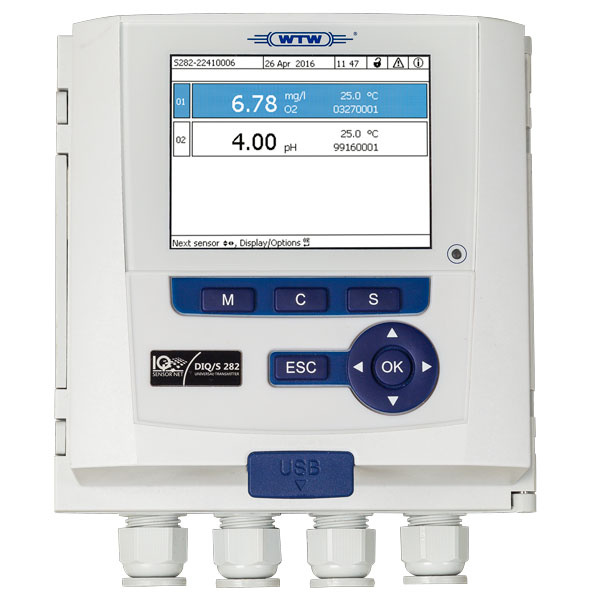

Display
|
Graphisches TFT-Display; Auflösung: 320 x 240 Pixel; hinterleuchtet
|
|
Bedienelemente/Funktionstasten
|
5 Bedientasten: Messen (M), Calibrieren (C), Set/Systemeinstellungen (S),
3 Masterkeys für Funktionen:
2 Tasten für: Bestätigung/Menüwechsel O.K. (OK), Escape (ESC)
Pfeiltasten zur Auswahl von Softwarefunktionen und Eingabe von alpha-numerischen Werten (up), (down)
|
|
Elektrische Versorgung
|
100 … 240 VAC (50/60 Hz), 24 V AC/DC
|
|
MIQ-Modulkupplung an Rückseite
|
Kombinierte mechanische und elektrische Verbindung zum Andocken von weiteren Modulen, zusätzlich max. 2 Stück als Stapelmontageeinheit
|
|
Kabelzuführungen
|
4 Kabel-Verschraubungen M 16 x 1,5 (bei Bedarf erweiterbar auf M20)
|
|
Klemmanschlüsse
|
Schraubklemmleisten; Klemmbereich für massive Adern: 0,2 ... 4,0 mm2;
Klemmbereich für flexible Adern: 0,2 ... 2,5 mm2; zugänglich durch Aufklappen des Deckels
|
|
IQ Sensor Net Klemmanschlüsse
|
Klemmanschlüsse für das IQ Sensor Net für den Anschluss von Sensoren
|
|
Umgebungsbedingungen
|
Betriebstemperatur: -20 °C … +55 °C; Lagertemperatur: -25 °C … +65 °C
|
|
Gehäusematerial
|
PC – 20 % GF (Polycarbonat mit 20 % Glasfaser)
|
|
Schutzart
|
IP 67 / entspricht NEMA 4X (nicht direkt für Conduit-Anschluss geeignet). Conduits sind mittels flexiblen Adaptern CC-Box, bzw. mittels Adaptern CC-PM anzuschließen.
|
|
Abmessungen (B x H x T)
|
144 x 144 x 125 mm
|
|
Gewicht
|
Ca. 1,2 kg
|
|
Prüfzeichen
|
CE
|
|
Elektromagnetische Verträglichkeit
|
EN 61326-1, Emission: Klasse A, FCC Class A
|
|
Integrierter Überspannungsschutz
|
Gegenüber EN 61326-1 erweiterter Überspannungsschutz für das Gesamtsystem
|
|
Verbindungsmedium Kabel
|
IQ Sensor Net Kabel SNCIQ bzw. SNCIQ/UG (für Erdverlegung, mit zusätzlicher PVC-Ummantelung): 2-adrig mit Schirm; 2 x 0,75 mm2; Beilauflitze zur leichten Kontaktierung des Schirms 0,75 mm2; druckdicht bis 10 bar
|
|
Verbindungseigenschaften
|
Energie- und Datenübertragung durch Zweidrahttechnik; Verpolungssicher bezüglich Schirm- und Innenleitervertauschung (keine Zerstörung); Durchgängige EMV-Schirmungskontrolle; Beliebige Verkabelungstopologie innerhalb des IQ Sensor Net Systems in Form von Linie, Baum, Stern, Gesamtkabellänge: max. 250 m
|
|
Garantie
|
3 Jahre für Sachmängel gemäß § 10 AGB
|
