IQ SENSOR NET LogoAuf dieser Seite sammeln und referenzieren wir für Sie alle Informationen, die Ihnen helfen

  • das richtige IQ Sensor Net-System für Ihre Anforderungen zu identifizieren: zur Übersicht
  • einen Überblick über alle möglichen Messgrößen zu erhalten: zu den Parametern
  • die möglichen Einsatzbereiche und den Nutzen, der sich daraus für Sie ergeben kann, zu verstehen: zu den Applikationen
  • Ihr System auf dem aktuellen Stand zu halten: zu den Software-Updates
  • aus der Ferne auf Ihr System zuzugreifen (IQ Web Connect): zum Fernzugriff

Das System

IQ Sensor-Netzwerk: System 2020 3G

IQ Sensor-Netzwerk: System 2020 3G

  • Für bis zu 20 beliebige digitale IQ-Sensoren
  • Messnetzwerk für große Anlagen, BackUp-Controller-Funktion für erhöhte Betriebssicherheit
  • Ethernet/LAN Schnittstelle und integrierter Webserver für einfachste Netzwerkanbindung
  • Speicherung von Logbuchdaten, Messwerten und Konfiguration zur zusätzlichen Systemsicherheit und Softwareupdates einfach und schnell via USB-Stick
  • Bis zu 3 tragbare Displays mit ausgezeichneter Ablesbarkeit auch bei Sonneneinstrahlung


Download Broschüre "System 2020 3G"

Herausragend unter den Kompakten: System 282/284

Herausragend unter den Kompakten: System 282/284

  • Mehrkanal-Umformer für bis zu 4 IQ-Sensoren ermöglicht einfache und kostengünstige Erweiterungen
  • Bis zu 20 Parameter können zeitgleich angezeigt werden
  • Bestens geeignet für Ersatz oder Ergänzung einzelner Messstellen
  • Einfacher Datentransfer und -sicherung mit USB-Stick an jedem Umformer
  • Optional: Ethernet- und RS 485-Schnittstelle für Netzwerkanbindung und Feldbus-Kommunikation


Download Broschüre "System 282/284"

Die Einzelparameter-Messstelle: System 281

Die Einzelparameter-Messstelle: System 281

  • Kostengünstiger Einstieg in die digitale Messtechnik
  • Für die Parameter, pH/Redox, LF, O2, Trübung, Feststoff oder Schlammspiegel
  • Stabile, robuste und bewährte Messtechnik


Download Flyer "System 281"



Vergleich der IQ Sensor Net-Systeme

Als Hilfestellung bieten wir Ihnen an dieser Stelle eine tabellarische Vergleichsübersicht unserer Systeme an. Aktuell steht Ihnen diese Übersicht als PDF-Dokument zur Verfügung.

Download

Mit dem modular aufgebauten IQ Sensor Net der Marke WTW hat Xylem Maßstäbe im Bereich der kontinuierlichen On-line Messung gesetzt. Mittlerweile kann Xylem auf eine mehr als 20-jährige Erfolgsgeschichte mit zwanzigtausendfach verkauften Systemen und Sensoren zurückblicken. Die Weiterentwicklung des Systems schreitet stetig voran. Das zeigt sich beispielsweise dadurch, dass das Spektrum an Parametern immer größer wird und neuste Technologien für Kommunikation zur Verfügung gestellt werden. Basierend auf der in der Praxis vielfach bewährten Geräte- und Sensortechnologie besticht das IQ Sensor Net durch enorme Leistungsfähigkeit und Flexibilität, die in dieser Form einzigartig sind.

Damit kann das System an alle denkbaren Messaufgaben auch unter speziellen örtlichen Gegebenheiten optimal angepasst werden. Die hierbei verwendete IQ Sensor Net Kommunikation ermöglicht es, durch die einfache Integration mehrerer Messstellen eine deutliche Kostenreduktion bei voller Funktionalität zu erreichen.
Alle IQ Sensor Net-Produkte anzeigen

Sensoren und Analysatoren für viele Messparameter

Sauerstoff

Sauerstoff

Gelöster Sauerstoff wird digital und – je nach Anforderung – optisch oder elektrochemisch bestimmt

Zu den Produkten

pH/Redox

pH/Redox

Der pH-Wert – eine der häufigsten Messgrößen – sowie das Redox-Potential werden digital ermittelt

Zu den Produkten

Leitfähigkeit

Leitfähigkeit

Die elektrische Leitfähigkeit wird mit digitalen Messzellen in vielen Anwendungsbreichen sicher bestimmt

Zu den Produkten

Trübung/Feststoff

Trübung/Feststoff

Sowohl die Trübung als auch der Feststoffgehalt werden digital mit optischen Messverfahren ermittelt

Zu den Produkten

Stickstoff

Stickstoff

Die Nährstoffparameter Ammonium, Nitrat und Nitrit werden mit ISE-, Spektralsensoren oder nasschemischen Analysatoren gemessen – für jeden Einsatzbereich haben wir die richtige Lösung

Zu den Produkten

Kohlenstoff

Kohlenstoff

Die organische Belastung wird anhand der Parameter CSB, BSB, TOC, DOC, SAK spektral ermittelt und überwacht

Zu den Produkten

Phosphat

Phosphat

Die Konzentration von Phosphat wird mit nasschemischen Analysatoren zuverlässig überwacht

Zu den Produkten

Schlammspiegel

Schlammspiegel

Die Grenze von abgesetztem Schlamm zum überstehenden Trüb- oder Klarwasser wird digital und optisch ermittelt

Zu den Produkten



Farbe

Sensoren zur kontinuierlichen Überwachung der Farbe im Auslauf von Kläranlagen und in Oberflächengewässern

Zu den Produkten



Applikationen

Das IQ Sensor Net kann dabei helfen, Prozesse zu optimieren, die Effizienz zu steigern, den Energieverbrauch zu reduzieren und Vorgaben einzuhalten und zu protokollieren. Einsatzbereiche (Informieren Sie sich in einigen Anwendungsbeispielen):

Abwasserbehandlung in kommunalen Kläranlagen

Zuverlässige Regelung der Nitrifikation mit einem nasschemischen Analyzer (NH4 — Kanton Bern, Schweiz)

Optimierung der Phosphatfällung und der gleichzeitigen Reduzierung des Auslaufwertes (PO4 — Hilpoltstein)

Verbesserung der Betriebseffizienz (O2, pH, Redox — Spring Creek, Illinois, USA)

Fehlererkennung in der Nitrifikation & Denitrifikation (Ammonium, Nitrat — Ohio, USA)

Senkung der Betriebskosten & Steigerung der Abwasserqualität (pH, O2, TS)

Prozessüberwachungs- und steuerungstechnologie zur Steigerung der Produktivität und Effizienz (Ammonium — Littleton/Englewood, Colorado, USA)

Optimierung der Schlammspiegelmessung (Schlammspiegel — Dänemark)

Messung des TOC zur Ablaufkontrolle (TOC — Regensburg)

Messung des CSB zur Detektion von Zulaufspitzen (CSB — Salzgitter-Nord)

Dynamische Prozesssteuerung mittels ISE-Sensoren senkt Energiekosten (Ammonium — Glückstadt)

Trinkwasseraufbereitung

Zuverlässige Überwachung der Wasserqualität (pH, gelöster Sauerstoff, Leitfähigkeit — Wasserwerk Aschaffenburg)

Optimierung der Filterrückspülung (Trübung)

Oberflächengewässer

Flusswasserüberwachung (COD, NO3 — Bangkok, Thailand)

Industrielle Anwendungen

Erfahrungen mit Ultraschall-Reinigungssystemen (Trübung, Feststoff — KA BASF, Ludwigshafen)

Ablaufüberwachung eines Düngemittelfabrikationsbetriebes (NH4, NO3 — Norwegen)

Aquakultur

Nachhaltige und umweltfreundliche Lachsproduktion (O2, Temperatur — Norwegen)

Sicherung der Wasserqualität in der Regenbogenforellenzucht (pH, O2 — Mitteljütland, Dänemark )



Die neue Lösung für Ihre Trinkwasserüberwachung

Eine Kombination bewährter Technik:
IQ Sensor Net + IDS (Intelligente Digitale Sensoren) = WTW-Trinkwassertafel:

  • Digitale Kommunikation
  • Modernes & übersichtliches Panel-Design
  • Geringe Druchflussrate


Alle Infos



Planungshilfen für Anlagenbauer und Ingenieurbüros

Produktübersicht, technische Daten, Ausschreibungstexte etc.

Zur Seite



Haben Sie Fragen?

Wir beraten Sie gerne

Kontakt

Sauerstoffmessung </br>mit FDO<sup>®</sup> 700 IQ

Sauerstoffmessung
mit FDO® 700 IQ

  • Kalibrierfreier Sensor
  • Reduziert Energie- und Betriebskosten
  • Lange Lebenszeit der Membrankappe
  • Präzise Ergebnisse ohne Drift


Details zum FDO® 700 IQ ansehen

Ammonium- und Nitrat-Messung </br>mit ISE-Sensoren (z.B. VARiON<sup>® <em>Plus</em></sup> 700 IQ)

Ammonium- und Nitrat-Messung
mit ISE-Sensoren (z.B. VARiON® Plus 700 IQ)

  • Einfacher und schneller Matrixabgleich
  • Bis zu 2.000 mg/l NH4
  • Extrem robuste Elektroden
  • Kompensation mit K und Cl


Details zu den ISE-Sensoren ansehen

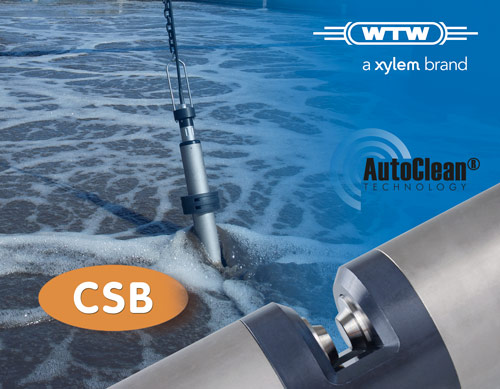

Reagenzienfreie CSB-Messung </br>mit NiCaVis<sup>®</sup> 701/705 IQ NI

Reagenzienfreie CSB-Messung
mit NiCaVis® 701/705 IQ NI

  • Kein Reagenzienverbrauch
  • Integrierte Ultraschall-Reinigung
  • Extrem wartungsarm
  • Zusätzlich BSB, TOC, DOC, SAK, UVT, NO3 und NO2


Details zur NiCaVis® 701/705 IQ NI ansehen



Verbrauchsmaterialien, Reagenzien und Standards für das IQ Sensor Net und andere Prozessmesstechnik

Hierunter fallen beispielsweise Sensorkappen, Messketten, Ersatzelektroden, pH-Puffer oder die Chemie für unsere Analysegeräte zur Aufrechterhaltung ihres Messbetriebs.

zur Übersicht



Zubehör für das IQ Sensor Net System und andere Prozessmesstechnik

Wir bieten für das IQ Sensor Net eine umfassende Auswahl an Montagezubehör. Ob Kanal, Becken oder Rohreinbau – ob Wand-, Geländer- oder Bodenmontage. Neben fertigen Sets bieten wir auch alle Produkte als einzelne Lieferumfänge an, damit Sie die Sensoren und Geräte nach Ihren Bedürfnissen installieren können. Weiteres Montagezubehör für Trinkwasser- und andere analoge Sensoren haben wir ebenfalls im Programm.

zur Übersicht

SOFTWARE UND -UPDATES FÜR DAS IQ Sensor Net

Download der aktuellsten Software-Versionen für das Multiparameter-Messsystem IQ Sensor Net:

Softwareupdate IQ SENSOR NET "Update Pack (L1)", V2.34

Versionshistorie:

    • V2.34 (22.04.2025)
      • Niederländisch ergänzt/korrigiert bei ISE-Sensoren, Controller, MIQ/IDS-Modul
      • Gesamtchlorsensor verfügbar
      • Kleine allgemeine Verbesserungen
    • V2.33 (07.03.2025)
      • Sensoreinstellungen Alyza IQ im Alyza IQ-Menü integriert
      • Verbesserte Kommunikation zwischen Alyza IQ und IQ-Controller
      • Kleine allgemeine Verbesserungen
    • V2.32
      • Produktionsrelevantes Update
    • V2.31 (12.07.2024)
      • Umformer: Update erforderlich für folgende Funktionen
      • MIQ/IDS: Zusätzliche anschließbare IDS-Sensoren SensoLyt® 900-P, TetraCon® 925-3 und FDO® 925-3
      • UV/VIS-Sensoren:
        • Ergänzung der Wellenlängen 436 nm, 525 nm und 620 nm bei Farb-Sensoren
        • Zusätzlicher Messbereich 0 … 500 mg/L für CSB (5 mm)
        • Mehrpunkt-Kalibrierung CarboVis® (TechSupport kontaktieren)
      • TriOxmatic® 700 IQ: SensLeck-Funktion deaktivierbar
      • Kleine allgemeine Verbesserungen
Download ZIP-Archiv

Dateien für SPS

EtherNet/IPTM EDS-Datei, Version 1.2

Datei wird auf SPS benötigt zur Erkennung der IQ Sensor Net-Module MIQ/MC3 und des Systems 282/284

Download EDS-Datei

PROFIBUS GSD-Datei (für aktuelle IQSN-Software), Version 1.24

Datei wird auf SPS benötigt zur Erkennung des IQ Sensor Net mit Softwareversion ≥3.50:

    • DIQ/S 282-PR(/24V)
    • DIQ/S 284-PR(/24V)
    • MIQ/MC2-PR
    • MIQ/MC3-PR
    • MIQ/2-PR
    • MIQ/3-PR
    • DIQ/S 182-PR(/24V)
    • DIQ/S 182 XT-4-PR(/24V)

Download ZIP-Archiv

PROFIBUS GSD-Datei (für ältere IQSN-Software und Controller), Version 1.22

Datei wird auf SPS benötigt zur Erkennung des IQ Sensor Net mit Softwareversion <3.50:

    • MIQ/MC2-PR
    • MIQ/2-PR
    • DIQ/S 182-PR
    • DIQ/S 182 XT-4-PR

sowie für die älteren Controller-Module:

    • MIQ/MC-(A)-PR
    • MIQ/(-A)-PR

Download GSD-Datei

PROFINET GSDML-Datei, Version 2.1
Datei wird auf SPS benötigt zur Erkennung des IQ Sensor Net Systems 282/284 und des MIQ/MC3.
Erforderlich bis PNIO-Version 2.0

Download GSDML-Datei, Version 2.1

PROFINET GSDML-Datei, Version 2.41
Datei wird auf SPS benötigt zur Erkennung des IQ Sensor Net Systems 282/284 und des MIQ/MC3.
Erforderlich ab PNIO-Version 2.2

Download GSDML-Datei, Version 2.41

PC-Software für Fernzugriff

IQ Software Pack Connect, Version 1.00

Für Netzwerk-Anbindung. Nur für Controller MIQ/MC2.

Enthält folgende Programme für den Zugriff auf das IQ Sensor Net aus der Ferne:

    • IQS PC Terminal Connect für Fernzugriff auf das IQ Sensor Net
    • IQS Datalog Transfer Connect für Datentransfer vom IQ Sensor Net auf den PC
    • IQS ConvigSafeLoad Connet zur Sicherung und Rücksicherung der Konfigurationsdaten des IQ Sensor Net

Download ZIP-Archiv







FERNZUGRIFF AUF DAS IQ Sensor Net

Bei Verwendung von MIQ/MC2, MIQ/MC3 oder des Systems 282/284 (mit Ethernet-Schnittstelle) wird der Fernzugriff über unseren integrierte Webserver IQ Web Connect ermöglicht. Der Fernzugriff bietet:

    • Volle Bedienung des IQ Sensor Net
    • Jederzeit und weltweit
    • Fehlerbehebung und Support aus der Ferne – ohne auf die Anlage fahren zu müssen
    • Passwort gesicherter Zugang
    • Keine Lizenz, keine extra Kosten

Zur Anbindung des IQ Sensor Net an ein lokales Netzwerk oder das Internet verweisen wir auf die jeweiligen Bedienungsanleitungen, Kapitel 6:







Konformitätserklärung (CE und UKCA)

Hier finden Sie die EU-Konformitätserklärungen (CE) für das IQ Sensor Net für die Europäische Union und die seit dem Brexit existierende UK-Konformitätserklärung (UKCA) für Großbritannien.

    • EU-Konformitätserklärung IQ Sensor Net
    • UK-Konformitätserklärung IQ Sensor Net
    • EU-Konformitätserklärung Kabel SACIQ und SNCIQ
    • UK-Konformitätserklärung Kabel SACIQ und SNCIQ

Download zip-Archiv
